5G基站RRU户外运行，PCM为什么正在替代硅脂？
本文回答的是5G基站户外RRU/AAU设备散热场景中，相变导热材料（PCM）为什么正在替代导热硅脂的问题，核心结论是：在户外基站高功率功放接口等高温高可靠、免维护场景，PCM凭借抗泵出与无干涸优势替代硅脂，1000次热循环后热阻变化<10%，而硅脂可能上升30%-50%。
5G基站大规模部署后，运营商开始面对一个沉默的问题——部署2-3年的RRU/AAU设备，PA结温逐渐上升，散热效率衰减。拆解发现，硅脂已被泵出，芯片中心形成干区。这不是散热设计的问题，是热界面材料（TIM）选型的问题。
▲ 热界面材料（TIM）位于芯片与散热器之间，是热量传导的关键路径（示意图）
一、硅脂的致命缺陷：泵出效应与干涸老化
导热硅脂：一种以硅油为基体、填充导热填料（如氧化铝、氮化铝）的膏状热界面材料。 优点是初始成本低、导热率可达15W/m·K、施工灵活；缺点是长期热循环下存在两个致命问题。
泵出效应（Pump-Out）：芯片（硅，CTE约2.6 ppm/°C）和散热器（铝，CTE约23 ppm/°C）的热膨胀系数差异巨大。温度循环中，两者产生微位移，像泵一样把硅脂从芯片中心挤出。行业数据显示，硅脂在基站场景1-2年即可形成干区，热阻飙升30%-50%。[3]
硅油挥发与干涸：硅脂中的硅油成分在长期高温下会挥发，膏体逐渐干涸硬化，导热性能衰减。更严重的是，挥发的硅氧烷小分子可能污染周边射频元件和光学模组——这对基站PA周边的射频链路是潜在威胁。[1]
户外RRU是密封系统，暴露于极端天气（环境温度-40°C~+55°C），PA内部温度从待机50°C到满载150°C剧烈波动。这种"7×24小时×数千次热循环"的场景，正是硅脂泵出失效的高发区。
二、PCM的抗泵出机理：固-液-固循环
相变导热材料（PCM）：一种常温固态、相变温度以上软化成膏态、降温后恢复固态的热界面材料。 以石蜡或聚合物为载体，填充氧化铝、氮化硼、氮化铝等导热填料。
PCM为什么能抗泵出？核心在于其固-液-固循环机制：
升温时：PCM软化成膏态，具有优异的界面浸润性，充分填充微观空隙
工作中：呈液态/膏态的PCM被限制在界面之间，填料含量高、黏度大，不会像硅脂那样被微位移"泵出"
降温时：PCM恢复固态，位置固定，形成一个稳定的固态基质
实测数据对比鲜明：1000次热循环（-40°C~125°C）后，优质导热膏的热阻可能上升30%-50%，而相变导热垫片的热阻变化通常小于10%。 盛元SP205-60导热相变片经过1000小时双85老化和2000次温度循环测试，界面热阻变化控制在8%以内。[4]
此外，非硅配方的PCM（如明确标注Non silicone的型号）以石蜡或聚合物为载体，无硅油成分，从源头避免了硅氧烷挥发污染问题。[2]

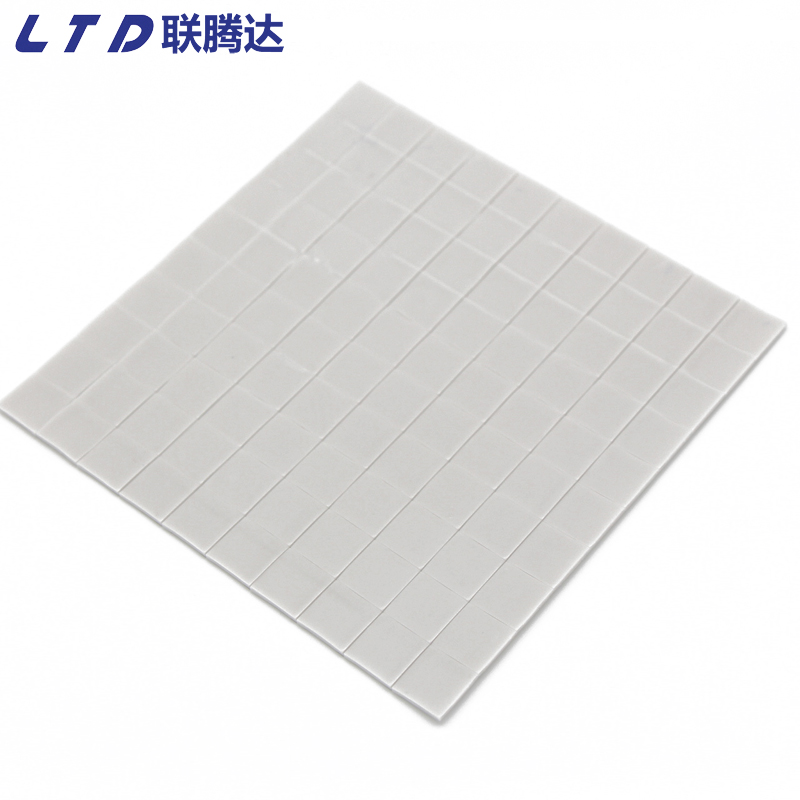

▲ 相变导热材料（PCM）预成型垫片，常温固态便于贴装，熔化后浸润界面微凹坑（示意图）
三、选型对比：什么时候该从硅脂换PCM
对比维度 | 导热硅脂 | 相变导热材料（PCM） |
|---|---|---|
初始导热率 | 1.0-15.0 W/m·K | 1.0-8.0 W/m·K |
热循环后热阻变化（1000次） | 上升30%-50% | <10% |
泵出风险 | 高 | 低 |
硅油挥发/污染 | 有 | 非硅配方无 |
长期可靠性（>5年） | 差 | 好 |
装配方式 | 手动涂抹 | 预成型垫片贴装 |
初始成本 | 低 | 中高 |
综合TCO（含维护） | 高（需返工） | 低（免维护） |
什么时候必须换PCM？
设备设计寿命>5年，且安装位置难以维护（如铁塔顶部、楼顶）
工作环境温差大、热循环频繁（户外基站典型场景）
对硅油污染敏感（周边有射频元件、光学模组或继电器触点）
散热失效的返工成本远超材料差价
什么时候可以继续用硅脂？
室内恒温环境、热循环少
设备设计寿命短（<2年）或易于维护
成本极度敏感且可接受定期重新涂覆
四、PCM替代硅脂的工艺切换要点
首次激活：PCM需要设备首次运行达到相变温度以上才能充分浸润界面。建议在产线测试环节包含满载温升验证。
装配方式切换：硅脂需手工涂抹或自动点胶，PCM是预成型垫片直接贴装——产线SOP需调整。PCM带离型纸，撕除后贴合，加热到相变点以上即可浸润，装配压力5-20psi。[2]
返修性：PCM可整体剥离、残留少，返修比清理干涸硅脂容易得多。这对于基站设备的现场维护是重要优势。
成本视角：PCM初始材料成本高于硅脂，但消除了现场返工的人工成本和停机损失。基站塔上维护一次的综合成本（人工+设备+停机），远超PCM与硅脂的材料差价。
五、已有量产案例
Honeywell PTM7950：导热率8.5W/m·K，热阻<0.04°C·cm²/W，相变温度45°C，通过150°C烘烤1000小时和温度循环1000次测试，明确标注应用于基站（Base Station）。[5][6]
Laird Tpcm™ 7000：导热率7.5W/m·K，软化温度50-70°C，通过2000小时各种老化测试，在150°C下证明可靠性。特殊聚合物基质提供比导热硅脂更优异的抗泵出性能，应用于电信/数据中心。[7]
盛元SP205-60导热相变片：导热率6.0W/m·K，1000小时双85老化+2000次温度循环，热阻变化<8%。[4]
六、FAQ
Q：PCM导热率比高端硅脂低，散热会不会变差？
A：不会。PCM熔化后的实际接触热阻比同导热率的固态垫片低30%-50%，且长期稳定性远优于硅脂。初始导热率数字高不代表长期散热好——硅脂1-2年后热阻飙升，反而不如PCM稳定。[2][4]
Q：PCM会不会像液体一样流到周边电路？
A：不会。PCM相变片熔化后仍被限制在界面之间，填料含量高、黏度大，不会自由流动。但大间隙场景仍需围坝设计，防止熔化后体积膨胀溢出。[2]
Q：所有通信设备接口都该换PCM吗？
A：不是。PCM适用于高功率功放接口等高温高可靠、免维护场景。低功耗、室内恒温、短寿命或易于维护的场景，硅脂仍具有成本优势。[2]
参考资料
[1] 《电子材料选型常识库》条目1.3：导热硅脂（内部知识库条目，公开链接待补充）
[2] 《电子材料选型常识库》条目1.4：相变导热材料（内部知识库条目，公开链接待补充）
[3] 《Beyond Thermal Grease: Why Phase Change Materials (PCMs) Are the Future》，GlueRu，https://aglueru.com/beyond-thermal-grease-why-phase-change-materials-pcms-are-the-future-of-high-reliability-electronics-thermal-design/
[4] 《相变导热垫片实测：它真的值得追捧吗？》，盛元新材料，http://www.u-sheen.com/news_x/1245.html
[5] Honeywell Thermal Interface Solutions datasheet，https://prod-edam.honeywell.com/content/dam/honeywell-edam/pmt/oneam/en-us/electronic-materials/thermal-interface-materials/documents/pmt-am-brochure-tims-2608-english-final-9-6-2022.pdf
[6] Solstice PTM7950产品页，https://www.solstice.com/cn/en/products/advanced-semiconductor-materials/thermal-management/phase-change-materials/ptm7950
[7] Laird Tpcm™ 7000产品页，https://www.laird.com/products/thermal-interface-materials/phase-change/tpcm-7000
