笔记本散热选石墨片还是VC均热板？选型要点与常见坑
本文回答的是笔记本电脑SoC散热场景下导热石墨片与VC均热板的选型问题，核心结论是：选什么取决于功耗、空间和预算三个维度——功耗<5W用石墨片单独使用即可；功耗5-15W选石墨片+导热凝胶；功耗15-30W选石墨片+热管组合；功耗>30W且空间充裕选VC均热板。
场景需求：为什么笔记本散热越来越紧张
随着Intel Lunar Lake、Qualcomm X Elite等AI PC芯片TDP攀升至30-40W，笔记本散热从"够用"变为"紧张"。山西证券2026年研报指出，温度在电子设备失效原因中占比55%[1]——散热选错，可靠性直接打折。
笔记本内部散热间隙通常只有0.5-3mm（主板到外壳）[2]，SoC功耗横跨15-45W（轻薄本到性能本）。这个狭窄的空间和攀升的功耗，迫使工程师在导热石墨片和VC均热板之间做精确权衡。
▲ 笔记本电脑典型散热结构：TIM + 热管/VC + 鳍片 + 风扇（示意图，非真实产品）
两种材料是什么
导热石墨片/石墨烯膜：一种面内导热率700-1900 W/m·K、垂直方向导热率仅5-20 W/m·K的各向异性碳基薄膜材料。它把热量从芯片这个"点"扩散到更大的"面"，但不擅长把热量传导到远处。厚度可薄至0.01mm，是空间极薄场景的首选。
▲ 导热石墨片实物（示意图，非真实产品）
VC均热板（Vapor Chamber）：一种利用工质相变实现二维均热的被动散热元件，等效导热率5000-20000 W/m·K，远高于任何固体材料。超薄VC可做到0.22mm左右（苏州天脉已量产）[3]，标准VC厚度2-8mm。它是"面到面"的均热高手，但需要足够的安装空间。

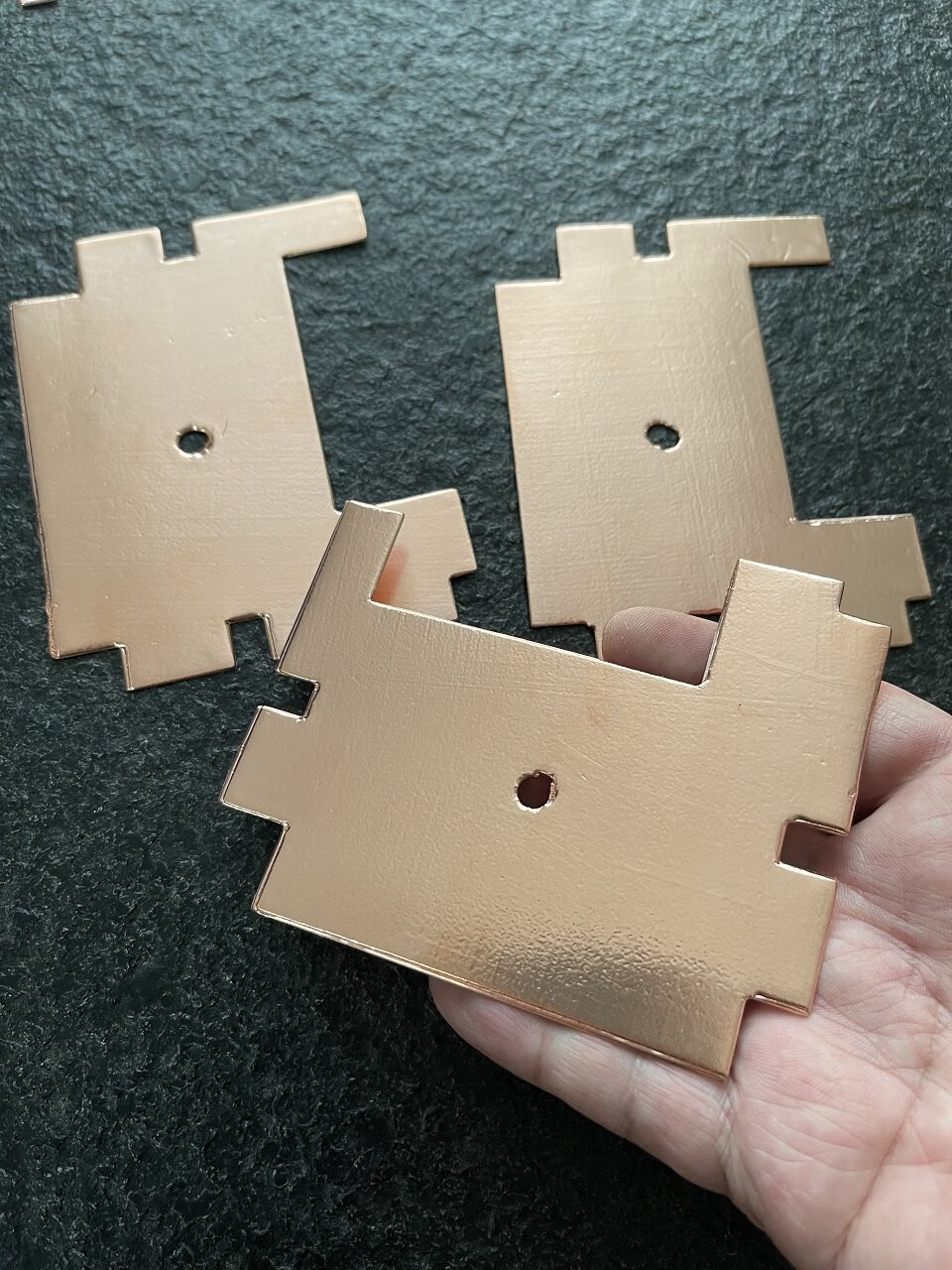

▲ VC均热板实物（示意图，非真实产品）
选型要点：一张参数对比表
维度 | 导热石墨片 | VC均热板 |
|---|---|---|
面内/等效导热率 | 700-1900 W/m·K | 5000-20000 W/m·K |
厚度范围 | 0.01-1.0mm | 超薄0.15-0.4mm / 标准2-8mm |
适用功耗范围 | <5W单独使用；5-15W配合凝胶 | 超薄2-10W；标准50-500W |
绝缘要求 | 导电（面电阻0.5-10 mΩ/sq），需绝缘处理 | 铜壳导电，需绝缘处理 |
方向限制 | 无 | 热管有重力限制 |
成本 | 低（0.5-2元/片，手机用） | 高（超薄5-15元；标准50-500元） |
综合以上参数，笔记本选石墨片还是VC的核心权衡是：空间决定能不能放，功耗决定需不需要放，预算决定放不放得起。
选型决策树
为什么石墨片不能替代VC？为什么VC不能替代石墨片？核心差异在于功能定位——石墨片是"面内热扩散"材料，VC是"面到面均热"材料。两者通常不是竞争关系，而是配合关系，中间还需要导热界面材料（TIM）把芯片热量先"接"出来。
按功耗和空间两个维度：
空间<0.5mm → 只能选石墨片（VC无法做到<0.1mm）
功耗<5W → 石墨片单独使用即可
功耗5-15W且成本敏感 → 石墨片+导热凝胶（凝胶负责垂直导热，石墨片负责面内扩散）
功耗15-30W且空间0.5-2mm → 石墨片+热管组合
功耗>30W且空间>2mm → 热管+VC+鳍片+风扇
常见坑与选型红线
坑一：石墨片导电不做绝缘处理。 石墨片面电阻0.5-10 mΩ/sq（常识库1.6），直接接触裸露电路会造成短路。必须选用带绝缘背胶的石墨片（如PI膜背胶），或确保贴附区域已有绝缘层。
坑二：VC安装方向搞反。 VC/热管依赖重力或毛细力让冷凝液体回流，热源在上、冷凝端在下的"反重力"安装会显著降低性能甚至失效（常识库1.7严禁场景③）。
坑三：超薄VC功率不够硬上。 0.22mm超薄VC传热功率有限（常识库1.7：超薄VC最大传热功率2-10W），在30W+笔记本SoC场景下可能力不从心，需配合热管或标准VC使用。
已有量产案例
苏州天脉：量产0.22mm超薄VC，应用于三星、OPPO、vivo、华为、联想、华硕等笔记本/手机终端[3][4]
中石科技：人工合成石墨材料龙头，石墨模切组件从手机扩展到平板、笔记本等新项目[5]
领益智造：2025年超薄新工质VC方案及超大面积铝基VC方案首次规模化应用[3]
FAQ
Q：石墨片能不能替代导热硅脂/凝胶？
A：不能。石墨片垂直导热率仅5-20 W/m·K，不能替代TIM做界面填充。两者功能互补——凝胶负责"芯片→石墨片"的垂直导热，石墨片负责"面内扩散"。
Q：VC均热板能不能弯折？
A：标准VC可以适度弯折，但超薄VC（<0.4mm）内部流道精密，弯折或冲压可能破坏吸液芯结构，导致性能下降或失效。
Q：笔记本用VC需要注意什么边界条件？
A：三个边界：①工作温度0-120°C，低温防结冰（<0°C水工质膨胀）、高温防密封失效；②注意重力方向，尽量热源在下；③铜壳体在潮湿环境易氧化，长期可靠性需验证。
